Ст-432002

Подъемные системы

Описание

Подъемные шторы используются для работы с романскими, австрийскими и французскими шторами. В качестве несущего профиля используют алюминиевый профиль СТ- 432002 с впрессованной лентой «Велкро».

По своим функциональным возможностям подъемные механизмы делятся на три категории.

Первая категория — это легкие веревочные механизмы для небольших окон с максимальным количеством кордов — не более трех (трех-кордовый механизм).

Вторая категория — это стандартные веревочные механизмы для окон средних размеров с максимальным количеством кордов — не более восьми (восьми-кордовый механизм).

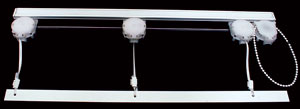

Третья категория — это роторно-цепочные механизмы с неограниченным количеством подъемных блоков, для окон больших размеров.

Крепление к стене осуществляется с помощью кронштейнов (см. раздел кронштейны)

Способ крепления

Основные виды подъемных штор

1. Профиль СТ-43

2. Замок крепления

3. Блок управления

4. Подъемный блок,

Крепление подъемных механизмов должно быть более частым, чем обычных карнизов, т. к. карниз несет повы- шенную нагрузку.Рекомендуемое расстояние между замка -ми крепления — 0,5 м. Располагать замок крепления (2) необходимо непосредственно возле блока управления (3).

3К — трех-кордовый механизм 8К — восьми-кордовый механизм Р-Ц — роторно-цепочный механизм

Способы гнутия

Для арочной 8-ми кордовой системы исполь- зуется блок управления арт. 435470

Варианты использования фибергласовых вставок и специальных лент

При расчете высоты шторы необходимо учитывать, так называемую, мертвую зону. Сборка ткани не позволяет поднять шторы до самого профиля. Примерно 1/3 высоты шторы будет в собранном состоянии (зависит от плотности ткани).

Попытка поднять штору до профиля приводит к повышенным нагрузкам на подъемные механизмы и их поломкам.

При расчете стоимости фибергласовая вставки и утяжелителя, длина округляется до 0,5 м в большую сторону.

Пример: заказан утяжелитель длиной 1,35 м.

Его стоимость = 1,5 м ½ стоимость 1 м.

Варианты гнутия профиля оборудованного роторно-цепочным механизмом

Возможно изготовление эркерных роторно-цепочных механизмов для австрийских и

французских штор при помощи шарнирных элементов (арт.439001).

1. Профиль СТ - 43

2. Подъемный блок

3. Блок управления

4. Шарнирное соединение

5. Стержень управления

Высота управления для роторно-цепочной системы, R-2880 и системы «Антей» должна быть кратной

размерам цепочки управления, указанным в разделе Комплектация подъемных систем.
