Антей

Подъемные системы

Описание

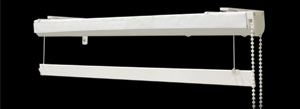

Подъемный механизм системы АНТЕЙ — это роторно-цепочный механизм для окон различных размеров.

При использовании блока управления арт. 8904 максимальная длина карниза 3,5 м, максимальная высота шторы (h) 4 м, максимальная нагрузка 3,5 кг.

При использовании блока управления арт. RAS02-RH максимальная длина карниза 4,0 м, максимальная высота шторы (h) 4 м, максимальная нагрузка 8 кг.

В качестве несущей используют алюминиевый профиль RAS01-R с впрессованной «Велкро» лентой (максимальная длина 5,8 м).

При помощи цепочки управления арт. 436570 вращение передается через блок управления арт. 8904 на подъемные блоки арт. 8919. Подъемные блоки соедены между собой стержнем управления арт. 8971, поэтому намотка корда арт. RAS09 на блоки осуществляется равномерно.

При помощи замков арт. RAS08 карниз крепиться к потолку и к стене на кронштейнах.

Универсальный замок крепления RAS14 позволяет крепить карниз к потолку и к стене на min расстояние (см. способ крепления).

Способ крепления

К потолку

К стене

К стене

1. Профиль

2. Замок крепления

3. Блок управления

4. Подъемный блок

Минимальное расстояние от края изделия до корда.

Крепление подъемных механизмов должно быть более частым, чем обычных карнизов, т. к. карниз несет повышенную нагрузку. Рекомендуемое расстояние между замками крепления — 0,5 м.

Располагать замок крепления (2) необходимо непосредственно возле блока управления (3).

Высота управления для системы «Антей» должна быть кратной размерам цепочки, указанным в разделе комплектация. Возможна комплектация металлической цепочкой или пластиковой для стандартных размеров.

Для нестандартных размеров применяется пластиковая цепочка с металлическим соединителем цепи
